Plasma Birne

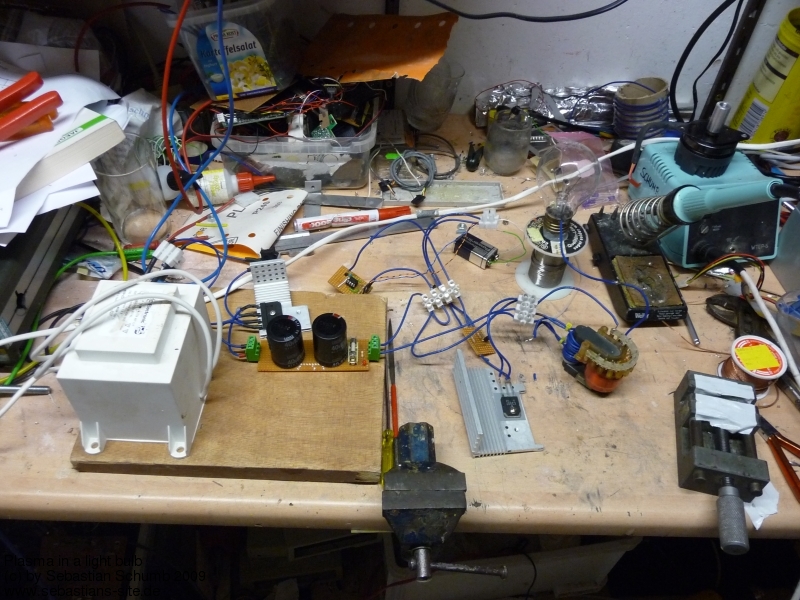

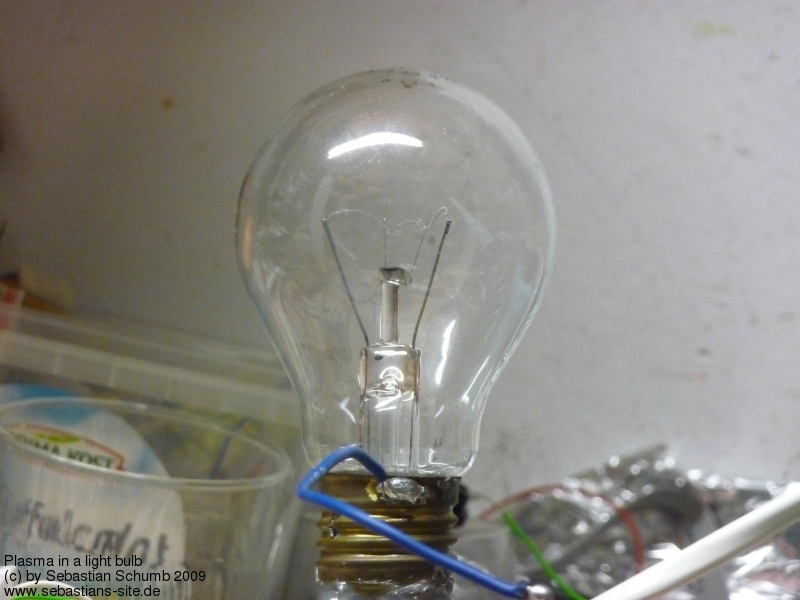

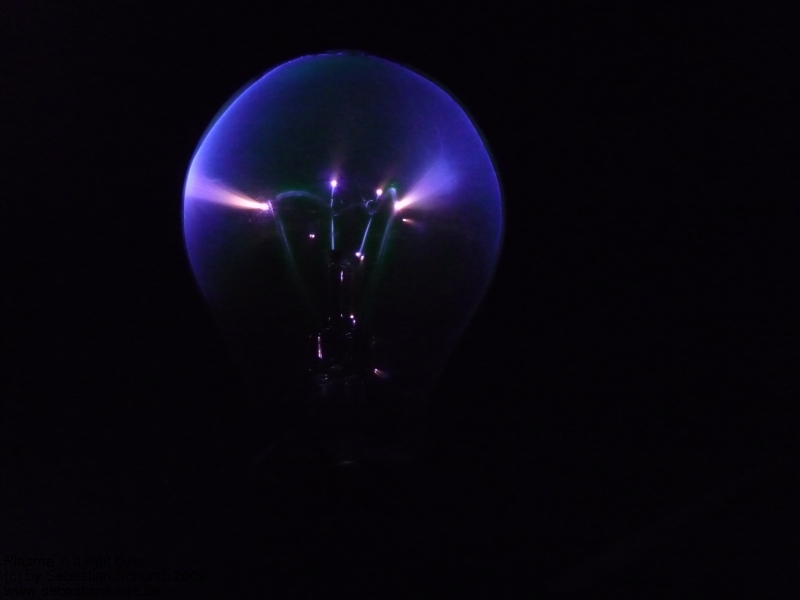

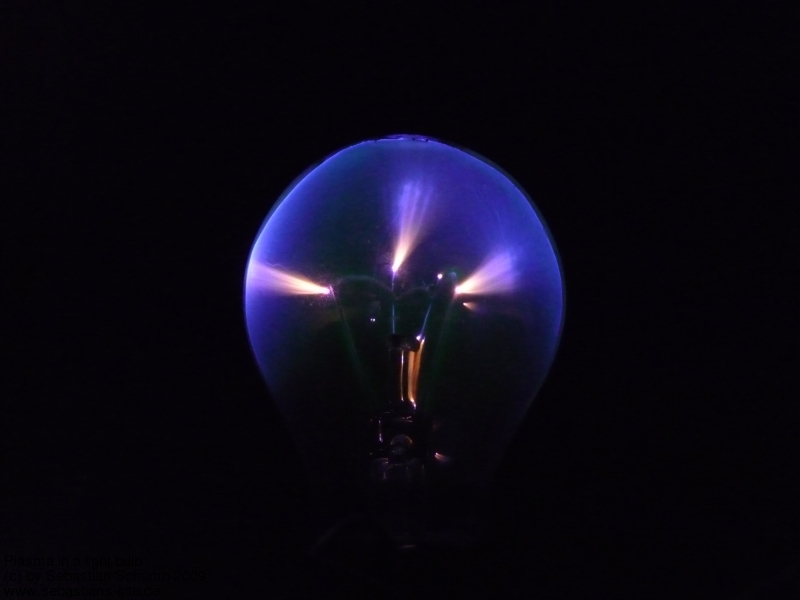

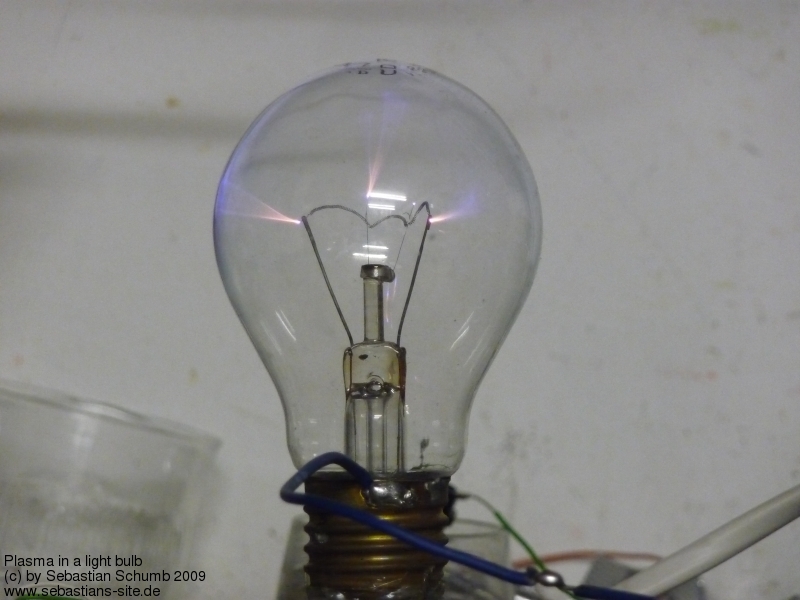

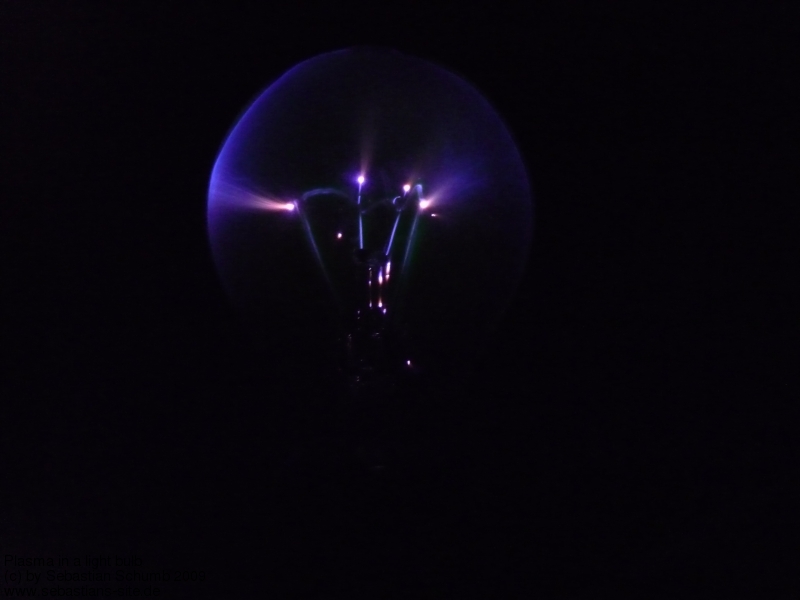

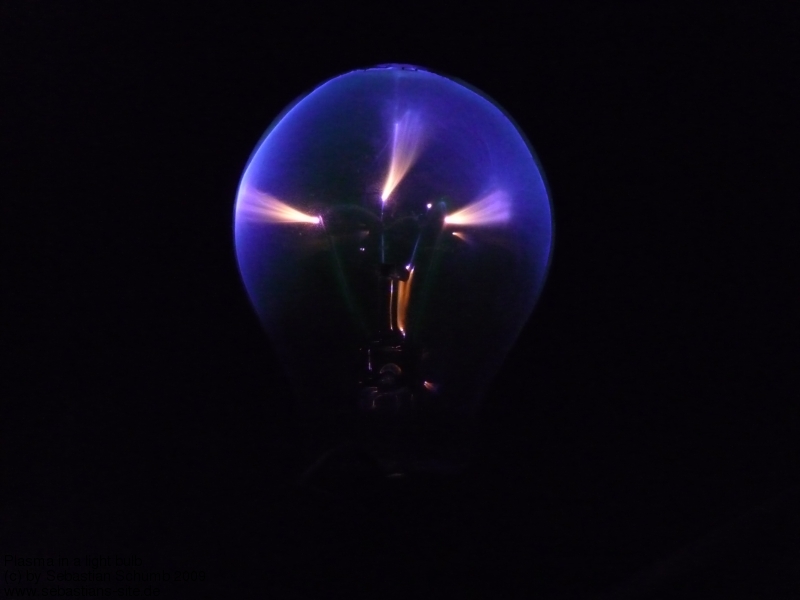

Vor ein paar Monaten kam ich auf dem Schrottplatz für kleines Geld in den Besitz mehrerer Zeilentrafos. Darunter auch ein altes Modell was noch keine Dioden integriert hat und deshalb Wechselspannung am Ausgang liefert. Erste Versuche mit meinem 2A Netzteil, einem Ne555 und einem Schalttransistor aus einem Verstärker lieferten eher mässige Ergebnisse. Die Ausgangsspannung war zwar definitiv größer 10kV, aber nicht viel. Mein Netzteil liefert bei vollen 2A in der Primärwicklung nur noch 5V. Ein Halogentrafo, ein Gleichrichter und zwei Glättelkos, aus einem alten PC-Netzteil, ergaben ein Netzteil mit 25A bei 16,4V Jetzt wird zwar der Transistor mangels ausreichend großem Kühler ziemlich heiß, aber die Ausgangsspannung ist, mit ungefähr 20-24kV, hoch genug für das berühmte Plasma in der Glühbirne.

Nicht zum Nachbau empfohlen, aber funktioniert. Ernsthaft die Hochspannung tut mindestens weh und kann im schlimmsten Fall zu schweren Verletzungen führen. Macht euere Hausaufgaben wenn ihr damit experimentieren wollt.
